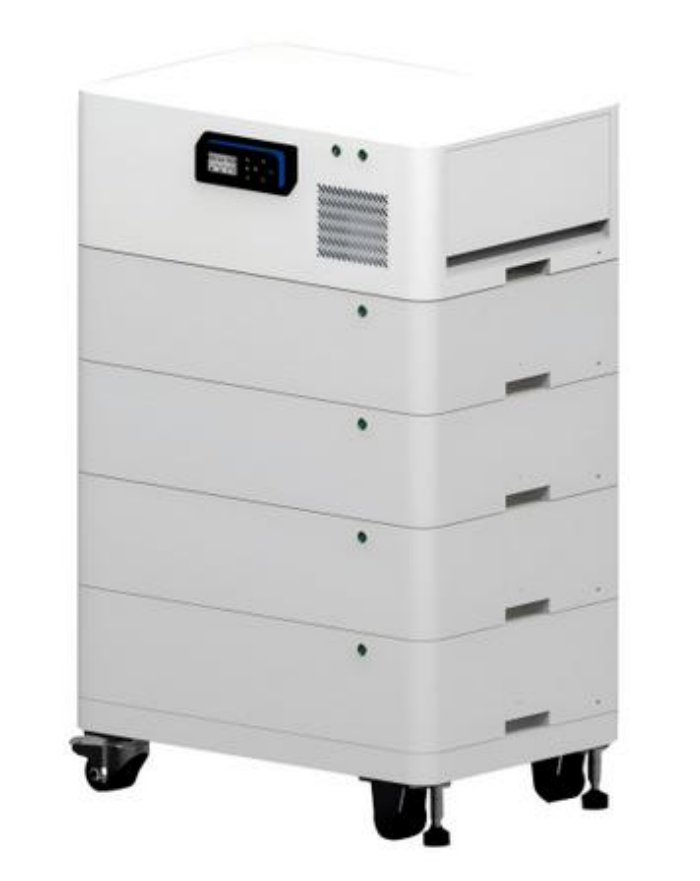

A lakossági energiatároló szekrények egyre kompaktabbak, modulárisabbak és könnyebben telepíthetők. Az egymásra rakható akkumulátorrendszerek esetében azonban a szekrény alatti hardvernek továbbra is viszonylag nagy súlyt kell elviselnie egy korlátozott beépítési helyen.
Ez egy speciális görgőigényt hoz létre. A görgőnek illeszkednie kell a szekrény alsó szerkezetéhez, megfelelő teherbírást kell biztosítania, és lehetővé kell tennie a berendezés szükség szerinti áthelyezését anélkül, hogy a szekrény szükségtelenül magas lenne.
A lakossági, egymásra rakható energiatároló akkumulátor-szekrényeket fejlesztő gyártók számára a nagy teherbírású szintező görgők praktikus hardverlehetőséget jelenthetnek, mivel a görgő és az állítható támasztómechanizmus egy szerelvénybe van integrálva.
Az energiatároló szekrény alatt használt görgő nem egyszerűen egy kis kerék, amely a házhoz van rögzítve.
A szekrény több akkumulátormodult, elektromos alkatrészt, hűtőrendszert és védőszerkezetet tartalmazhat. A rendszer nehezebbé válásával a görgőnek a rendelkezésre álló szerelési helyen belül kell működnie, miközben megőrzi a megfelelő mechanikai szilárdságot.
Az egymásra rakható szekrények esetében számos jellemző különösen fontos:
· Elegendő terhelhetőség a teljes szekrényhez
· Kompakt szerelési méretek
· Megfelelő teljes görgőmagasság
· Megfelelő kerékanyag a beépítési padlóhoz
· Megbízható forgómozgás a szekrény áthelyezésekor
· Állítható támaszték helyhez kötött telepítéshez
· A szekrénykerettel kompatibilis szerelőlapok és furatminták
A megfelelő konfiguráció tehát a szekrény kialakításától függ, nem pedig egyszerűen a legnagyobb rendelkezésre álló görgő kiválasztásától.
Lakossági energiatároló berendezéseknél egy görgőméret nem feltétlenül illeszkedik minden szekrényhez.
A különböző akkumulátorkapacitások, szekrényméretek és alsó vázszerkezetek jelentősen eltérő terhelési követelményeket eredményezhetnek. A CMCL két fő szintező görgő konfigurációt kínál, amelyek ezekhez az alkalmazásokhoz használhatók.

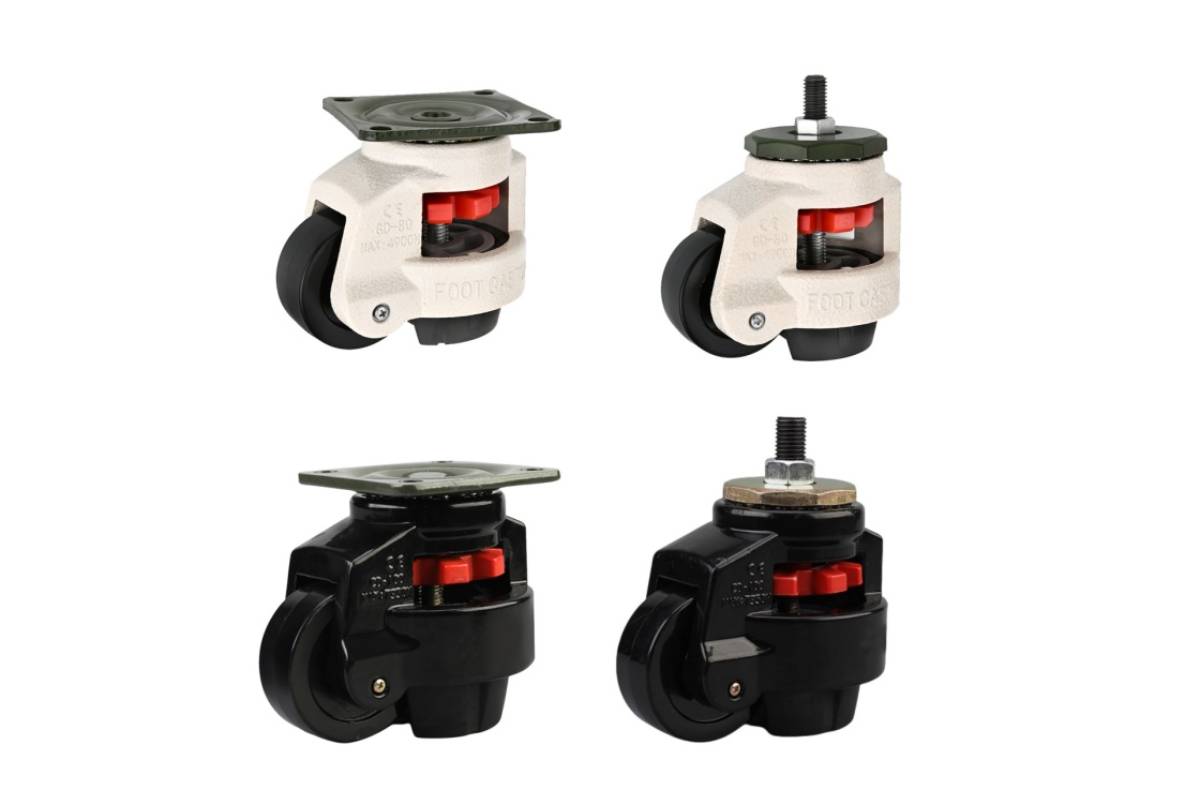

AÁllítható szintező görgőksorozatot szélesebb terhelési kapacitást igénylő alkalmazásokhoz tervezték.
A modellek 40 F és 150 F között mozognak, névleges teherbírásuk körülbelül 50–1500 kg görgőnként, az adott modelltől függően.
A görgő szénacél konzolt és Nylon 6 tárcsát használ, horganyzott és porszórt felületkezeléssel a különböző alkalmazási követelményekhez.
Az Adjustable Leveling Casters sorozat egyik fő előnye a rendelkezésre álló méretek és szerelési konfigurációk választéka. Különböző rögzítőlapok és furatmintázatok választhatók a szekrény alsó keretének megfelelően.
Ez alkalmassá teszi a sorozatot az ugyanazon energiatároló termékcsaládon belül különböző méretű szekrényeket fejlesztő gyártók számára.
Például egy viszonylag kompakt szekrény kisebb kapacitású görgőt igényel kisebb szerelési helyigénnyel, míg egy több akkumulátormodult tartalmazó szekrény nagyobb kapacitású konfigurációt igényelhet.
A teljes szekrényszerkezet megváltoztatása helyett a gyártók kiválaszthatják a tényleges mechanikai követelményeknek megfelelő görgő specifikációt.

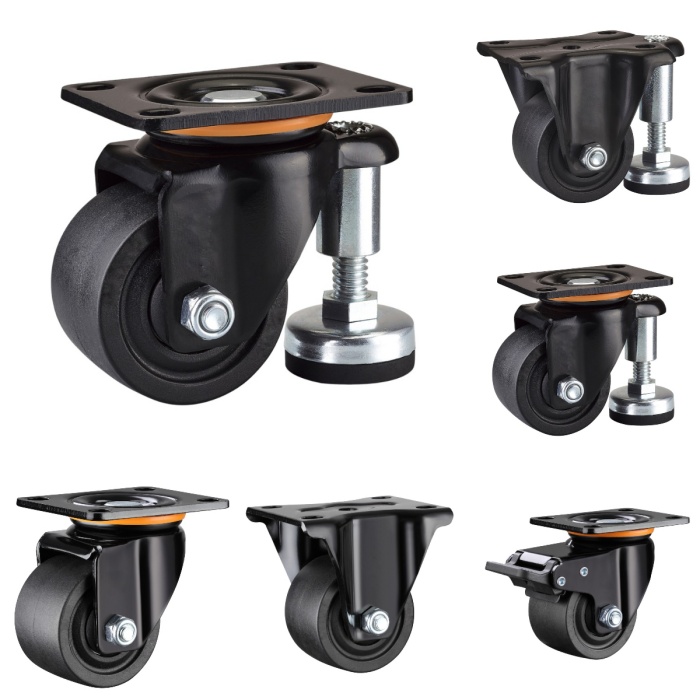

Nem minden lakossági akkumulátorszekrényhez van szükség nagy ipari görgőre.
Azokhoz a szekrényekhez, ahol a beépítési hely korlátozott, a kompakt, nagy teherbírású szintező görgő megfelelőbb lehet.
A második sorozat elérhető:
· 2 hüvelyk
· 2,5 hüvelyk
· 3 hüvelykes
· 4 hüvelykes
A névleges teherbírás körülbelül 300–700 kg görgőnként, modelltől és konfigurációtól függően.
A viszonylag kompakt szerkezet segíti a gyártókat az alacsonyabb profilú szekrény kialakításában, miközben jelentős teherbírást biztosít.
Ezek a görgők beltéri energiatároló szekrényekhez használhatók, amelyeket például:
· Lakossági mellékhelyiségek
· Garázsok
· Felszerelési helyiségek
· Beltéri szervizterületek
· Kis kereskedelmi energiatároló helyiségek
A végső kerék anyagát és konfigurációját a padló felületének és a várható mozgási gyakoriságnak megfelelően kell kiválasztani.
Az akkumulátorszekrény-gyártók egyik tervezési szempontja a ház alatt rendelkezésre álló hely.
A hagyományos görgő és a független szintezőtalp együttes használata további szerelési pozíciókat és alkatrészeket igényel. Az integrált szintező görgő egyetlen szerelvényben egyesíti a gördülési és támasztó funkciókat.
Ez számos gyakorlati előnnyel járhat a szekrényfejlesztés során:
A görgőt és a támasztómechanizmust kombinálják, csökkentve a szekrény alatt lévő egyes hardverrészek számát.
A kiválasztott konfigurációtól függően egyetlen rögzítési pont mobilitást és helyhez kötött támaszt is biztosít.
A szekrény a telepítés vagy karbantartás során a tartó hardver eltávolítása nélkül áthelyezhető.
A kompakt görgős konfiguráció segíthet a gyártóknak a lakossági energiatároló burkolat alatt rendelkezésre álló hely kezelésében.
Az OEM-projekteknél ezek a részletek fontosak lehetnek, mert a görgő a mechanikai kialakítás része, nem pedig a szekrény véglegesítése után hozzáadott tartozék.
A végső kiválasztásnak a tényleges megrakott szekrény súlyán, a görgők számán, a szerelési szerkezeten, a szekrény magasságán és a padló állapotán kell alapulnia.
A gyártóknak azt is figyelembe kell venniük, hogyan oszlik el a terhelés a szekrény mozgatásakor. A statikus teherbírás önmagában nem ír le minden olyan körülményt, amely a telepítés vagy az áthelyezés során tapasztalható.
Az OEM és ODM projektek esetében a görgők kiválasztását ideális esetben a szekrényváz tervezése alatt kell elkezdeni.
A következő méreteket gyártás előtt meg kell erősíteni:
1. Rendelkezésre álló szerelési hely
2. Szerelőlap méretei
3. Lyuktávolság
4. Szükséges görgőmagasság
5. A szekrény teljes tömege
6. Várható kerékterhelés
7. Padlófelület
8. Szükséges mozgási gyakoriság
9. Hézag a szekrény alatt
10. Álló támaszték kívánt magassága
Ha megadja ezeket a paramétereket a görgő gyártójának, lehetővé válik a görgő konfigurációjának értékelése, mielőtt a szekrény tömeggyártásba kerül.
Ez különösen hasznos az egymásra rakható akkumulátorszekrényeknél, mivel a görgőmagasság változása befolyásolhatja a szekrény teljes magasságát, míg a szerelési helyzet megváltoztatása az alsó keret módosítását teheti szükségessé.
A lakossági, egymásra rakható energiatároló akkumulátorszekrények legjobb görgője nem feltétlenül a legnagyobb vagy a legnagyobb kapacitású modell.
Jobb megközelítés, ha a görgőt a szekrény súlyához, szerelési szerkezetéhez, rendelkezésre álló helyéhez, szükséges magasságához, kerékátmérőjéhez és telepítési környezetéhez igazítjuk.
Könnyebb vagy szűkös szekrényekhez kompakt 2 hüvelyk és 4 hüvelyk közöttiAlacsony profilú görgők megfelelő egyensúlyt biztosíthat a méret és a teherbírás között. A nehezebb vagy változatosabb szekrénykialakításokhoz a 40F–150F állítható vízszintező görgők sorozata a kapacitás és a rögzítési lehetőségek szélesebb skáláját kínálja.
A lakossági akkumulátortároló rendszerek következő generációját fejlesztő gyártók számára CMCL® A szintező görgők konfigurálható hardver opciókat kínálnak a mobilitás és az állítható támaszték integrálásához a szekrény szerkezetébe a tervezési folyamat kezdetétől. A CMCL® ISO 9001:2015 tanúsítvánnyal rendelkezik, és görgős termékei sópermetezésen esnek át a korrózióállóság értékelése céljából. A kiválasztott termékek RoHS-tanúsítvánnyal is elérhetők, ezzel támogatva a gyártókat különböző környezetvédelmi és megfelelőségi követelményekkel.
Végső soron a megfelelő görgő kiválasztását a szekrény tényleges terhelése, szerkezete, működési környezete és mobilitási követelményei alapján kell kiválasztani, nem pedig egyszerűen a legmagasabb besorolású modellt.
