Hogyan kell kiszámítani a görgőkapacitást excentrikus terhelésekhez és többgörgős berendezésekhez?

Kiválasztásipari görgőka berendezés tömegének a kerekek számával való egyszerű elosztása félrevezető eredményeket eredményezhet. A probléma súlyosabbá válik, ha a gép nem a középponttól eltérő terhet hordoz, egyenetlen padlón mozog, hat vagy nyolc görgőt használ, vagy ismétlődő ütközés alatt működik.

A 3 kerék terhelés kiválasztásának alapelve hasznos a kiindulási pont meghatározásához, de a valódi felszerelés ritkán viselkedik tökéletesen kiegyensúlyozott platformként.

A mobil gépeket, kocsikat, munkaállomásokat, AGV-platformokat vagy nagy teherbírású berendezéseket tervező mérnöki csapatok számára a fontosabb kérdés:

Mekkora terhelést bír el ténylegesen a legnagyobb terhelésű görgő működés közben?

Ez az útmutató erre a kérdésre összpontosít. Az alapvető görgőterhelési számítások megismétlése helyett megvizsgálja az excentrikus terhelést, a többgörgős terheléseloszlást, a dinamikus mozgást, a környezeti leértékelést és a gyakori kiválasztási hibákat.

1. Ha az alapvető görgőterhelés számítása nem elegendő

Egy egyszerű, egyenletes terhelésű kocsi esetén az elméleti görgőnkénti terhelés számítása ésszerű kiindulási alapot jelenthet.

A valódi felszerelés nagyon eltérő lehet.

A súlypont közelebb lehet a keret egyik végéhez. Az egyik oldalra akkumulátorok, motorok, szivattyúk, hidraulikus alkatrészek vagy más nehéz szerelvények szerelhetők fel. A merev keret további terhelést tud átadni bizonyos kerekekre, ha a padló egyenetlen.

A görgő egyenetlen terhelésének gyakori okai a következők:

· Nehéz alkatrészeket szereltek fel a platform egyik vége közelében

· Az egyik oldalra szerelt akkumulátorok vagy motorok

· Egyenetlenül tárolt eszközök vagy anyagok

· Hosszú berendezéskeretek magas súlyponttal

· Merev keretek egyenetlen padlón

· Rámpák, küszöbök, padlóhézagok és tágulási hézagok

· Hirtelen indítás, megállás vagy fordulás

· Vontatás vagy AGV üzemeltetés

· Gyártási és szerelési tűrések

Ez azt jelenti, hogy az egy görgőnkénti átlagos terhelés nem feltétlenül a legnagyobb terhelésű görgő által hordozott tényleges terhelés.

Igényes ipari berendezések esetében ez a különbség meghatározhatja, hogy egy görgő megbízhatóan működik-e, vagy idő előtti csapágy-, kerék-, konzol- vagy rögzítési hiba.

2. Excentrikus terhelés: A legfontosabb korrekció a központon kívüli berendezéseknél

Excentrikus terhelés akkor lép fel, ha a berendezés súlypontja és hasznos teherbírása nem esik egybe a görgő elrendezésének geometriai középpontjával.

Vegyünk egy 600 kg-os mobil próbapadot.

Ha a terhelés egyenletesen oszlik el, a görgők terhelései viszonylag kiegyensúlyozottak lehetnek. De tegyük fel, hogy a teljes tömeg körülbelül 70%-a a platform hátulja felé összpontosul, ahol két görgő van felszerelve.

A hátsó pár ezért sokkal nagyobb részt viselhet a teljes terhelésből.

A gyakorlati mérnöki számítás a következőképpen fejezhető ki:

Szükséges kapacitás egy erősen megterhelt görgőnként =(Teljes bruttó tömeg × becsült középen kívüli terhelési arány ÷ görgők száma a nagy terhelésű oldalon) × Biztonsági tényező

Például:

· Teljes bruttó tömeg: 600 kg

· Becsült hátsó terhelési arány: 70%

· Hátsó görgők: 2

· Biztonsági tényező: 1,5

Számítás:

(600 × 0,70 ÷ 2) × 1,5 = 315 kg

Ebben az egyszerűsített forgatókönyvben a görgő kiválasztása csak a következők alapján történik:

600 ÷ 4 = 150 kg

jelentősen alábecsülné a hátsó görgők által hordozott terhet.

A pontos terheléseloszlást ideális esetben a berendezés súlyponti helyzetéből, a keret geometriájából és a terhelési vizsgálati adatokból kell megerősíteni. A fenti 70%-os adat inkább mérnöki példa, semmint univerzális elosztási szabály.

Ahol az excentrikus terhelés gyakran előfordul

Ez a kérdés különösen fontos:

· Mobil gépalapok

· Akkumulátor és energiatároló szekrények

· Ipari munkaállomások

· Hegesztőasztalok

· Szerszámkocsik

· Szivattyú- és kompresszorplatformok

· Orvosi berendezések

· Anyagmozgató kocsik

· AGV platformok

· Hosszú ipari keretek

Az egyértelműen eltolt súlyponttal rendelkező berendezéseknél a görgők kiválasztását a legnagyobb terhelésű oldallal kell kezdeni, nem pedig az összes görgő átlagos terhelésével.

3. Hat vagy nyolc görgő nem jelent automatikusan kisebb terhelést kerekenként

Úgy tűnik, hogy több görgő hozzáadása növeli a teherbírást, mivel a teljes tömeg több kerék között oszlik el.

A gyakorlatban a terhelésmegosztás ritkán tökéletes.

A hatgörgős platform nem feltétlenül helyezi súlyának egyhatodát minden görgőre. Ugyanez vonatkozik a nyolcgörgős platformokra is.

Számos tényező akadályozhatja az egyenlő terhelést:

· A padló egyenetlenségei

· A keret elhajlása

· Görgő szerelési magasságkülönbségek

· Hegesztési vagy gyártási tűrések

· Egyenetlen kerékátmérő

· Különböző forgásirányok

· Hasznos teher helyzete

· A keret merevsége

· Tengelytáv és görgőtávolság

A merev platform akár aránytalanul nagy terhelést is képes kevesebb kerékre átvinni, ha a váz egyik része padlózati egyenetlenségbe ütközik.

Miért fontosak az effektív teherbíró pontok?

Emiatt a mérnökök néha hatékony terhelésmegosztási feltételezést alkalmaznak, ahelyett, hogy egyszerűen elosztanák a teljes tömeget a görgők teljes számával.

Például egy 8 görgős gép elméletileg eloszthatja a terhelést nyolc kerék között, de a tényleges tervezési számítások kevesebb effektív teherbíró pontot használnak a váztól és az üzemi körülményektől függően.

Ez nem egy univerzális képlet.

A megfelelő effektív osztó a következőktől függ:

· Görgő elrendezés

· Vázszerkezet

· Keréktávolság

· Súlypont

· Padló állapota

· Szerelési tűrések

· A berendezés álló vagy mozgó

A nagy ipari platformok esetében a fizikai terhelésvizsgálat vagy a szerkezeti elemzés megbízhatóbb eredményt adhat, mint a tökéletes terheléseloszlás feltételezése.

4. A statikus terhelési osztály és a dinamikus terhelés nem ugyanaz

Az egyik leggyakoribb görgőválasztási hiba, hogy a berendezés össztömegét csak a görgő statikus terhelhetőségével hasonlítják össze.

Egy gép súlya 500 kg lehet álló helyzetben, de lényegesen nagyobb erőket tapasztal, amikor elindul, hirtelen megáll, fordul, vagy áthalad egy akadályon.

Statikus terhelés

A statikus terhelés azt a terhelést jelenti, amelyet a berendezés álló helyzetében hordoznak.

A következőkre vonatkozik:

· Parkolt gépek

· Tárolókocsik

· Helyhez kötött munkaállomások

· Berendezés elhelyezése

· Szintező alkalmazások

Dinamikus betöltés

A berendezés mozgása közben dinamikus terhelés lép fel.

A tényleges terhelés a következők miatt növekedhet:

· Indítás és leállítás

· Fordulás

· Padlórések

· Küszöbértékek

· Rámpák

· Egyenetlen beton

· Vontatás

· Ismétlődő hatás

· Gyakori irányváltások

Emiatt a görgő dinamikus terhelhetőségét figyelembe kell venni a berendezés rutinszerű mozgatásakor.

A statikus teljesítménye alapján megfelelőnek tűnő görgő nem biztos, hogy elegendő élettartamot biztosít ismételt dinamikus terhelés mellett.

Gyakorlati mérnöki kérdés

Kérdezés helyett:

– Ez a görgő meg tudja tartani a gépet?

kérdez:

„Támogathatja-e ez a görgő a gépet, miközben az ismétlődően mozog a tényleges padló és működési feltételek mellett?”

Ez a megkülönböztetés különösen fontosnagy teherbírású ipari görgőkgyártóberendezéseken használják.

5. A munkakörnyezet csökkentheti a gyakorlati terhelési rátát

A görgő teherbírását nem szabad a működési környezettől függetlenül figyelembe venni.

A sima beltéri padló és a durva gyári padló eltérő követelményeket támaszt a kerekekkel, csapágyakkal, konzolokkal és szerelvényekkel szemben.

Egy gyakorlati mérnöki referencia így nézhet ki:

Működési állapot	Tipikus biztonsági tényező tartomány*	Kiválasztás mérlegelése
Sima beltéri beton, alkalmi mozgás	1,3–1,5	Általános ipari görgő

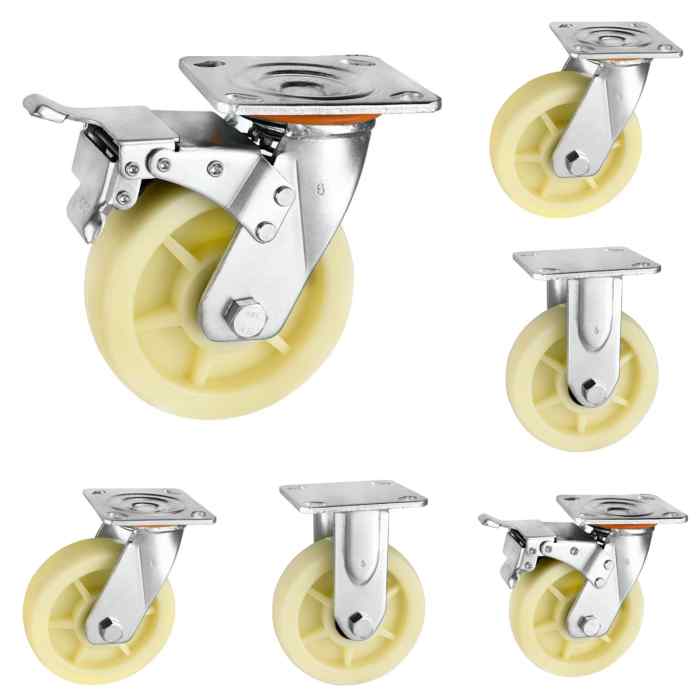

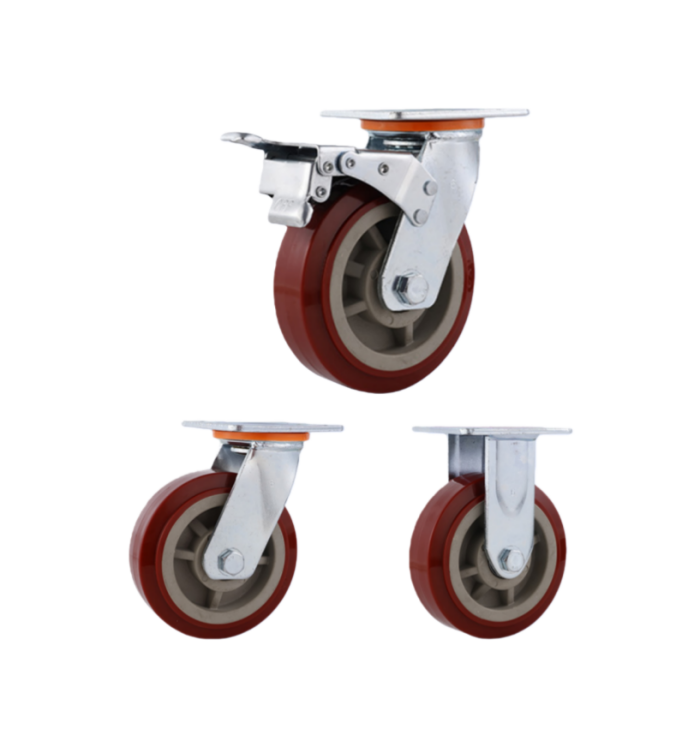

Normál gyári padló, gyakori mozgás	1,5 körül	Nylon vagy PU ipari görgő
Durva padlók, rámpák, küszöbök	1,5–1,8	Megerősített nagy teherbírású görgő

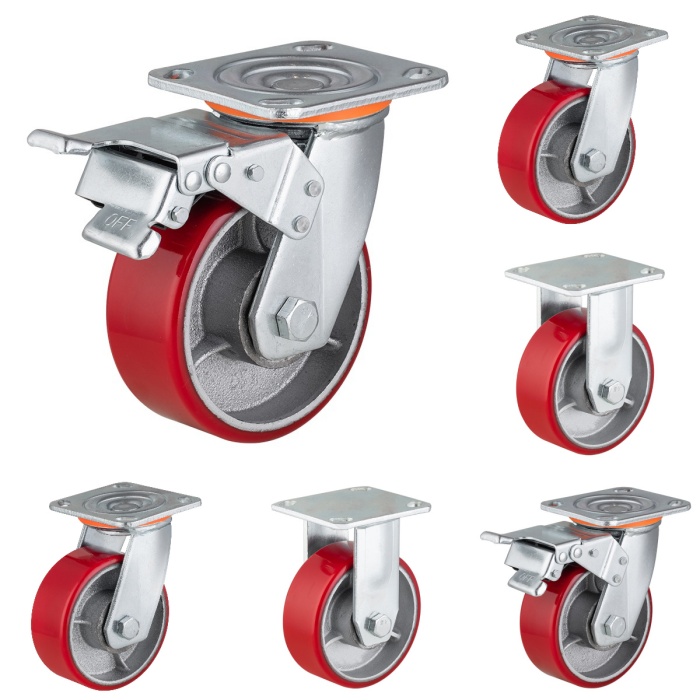

Folyamatos nagy teherbírású mozgás	1,8–2,0	Nagy teherbírású ipari görgő
Magas hőmérsékletű vagy korrozív környezet	2.0+ vagy anyagleértékelés	Alkalmazás-specifikus görgő konstrukció

Ezek a tartományok mérnöki kiindulópontok, nem egyetemes szabványok. A kerék anyagát, a csapágy kialakítását, a hőmérsékletet, a vegyi anyagok hatását, a sebességet és a padló állapotát is értékelni kell.

Hőmérséklet és kémiai expozíció

A magas hőmérséklet csökkentheti egyes kerékanyagok és kenőanyagok teljesítményét.

A korrozív környezet hatással lehet:

· Zárójelek

· Csapágyak

· Tengelyek

· Rögzítőelemek

· Kerékmagok

Ezekben az alkalmazásokban a numerikus biztonsági tényező növelése önmagában nem oldja meg a problémát. A görgő anyagainak és felépítésének is illeszkednie kell a környezethez.

Például egy elegendő névleges teherbírású görgő rövid élettartamú lehet, ha a kerék anyaga vagy fém alkatrészei nem megfelelőek az üzemeltetési feltételekhez.

6. Valós kudarcos esetek: ahol a Caster számításai tévednek

1. eset: Középen kívül töltött mobilkocsi

Egy mobil kocsi körülbelül 520 kg súlyú, és négy görgőt használ.

A mérnöki csapat kezdetben kiszámítja:

520 ÷ 4 = 130 kg görgőnként

Ezért elegendőnek tűnik egy 150 kg-os görgő.

A berendezés tömegének nagy része azonban a kocsi egyik oldalára összpontosul. Működés közben az azon az oldalon lévő két görgő lényegesen nagyobb terhelést szenved.

Néhány hét után az erősen megterhelt görgők a következőket mutatják:

· Kerék deformáció

· Csapágyzaj

· Konzol hajlítás

· Idő előtti kopás

A számítás nem feltétlenül volt matematikailag rossz.

A probléma az voltegyenlő terheléseloszlás feltételezése.

Jobb megközelítés, ha megbecsüljük a terhelési arányt az erősen terhelt oldalon, és ennek megfelelően méretezzük a görgőket.

2. eset: Hatgörgős gépplatform

Egy 1800 kg-os gép hat egyforma görgőre van felszerelve.

Egy egyszerű számítás a következőket adja:

1800 ÷ 6 = 300 kg görgőnként

A gépváz azonban merev és a gyári padló sem tökéletesen vízszintes.

Amikor a gép mozog, több görgő nem egyenlően osztja meg a terhelést. Az eredmény nagyobb helyi terhelés, különösen a padlóhézagok vagy küszöbök átlépésekor.

Ebben a helyzetben a mérnöki csapatnak figyelembe kell vennie:

· Hatékony teherbírási pontok

· A keret merevsége

· A görgők szerelési tűrései

· Dinamikus hatás

· Kerék anyaga

· Padlóviszonyok

A cél nem egyszerűen több görgő felszerelése. Ennek célja, hogy a görgő elrendezése és a keret lehetővé tegye a teher megbízható szállítását.

7. Megbízhatóbb ipari görgőválasztási folyamat

A görgő specifikációjának véglegesítése előtt végezze el a következő ellenőrzéseket.

1. Erősítse meg a tényleges bruttó tömeget

Tartalmazza:

· A berendezés súlya

· Maximális hasznos teher

· Eszközök

· Elemek

· Tartozékok

· Fogyóeszközök

· Bármely eltávolítható alkatrész, amely működés közben a helyén maradhat

Ne számítsa ki a görgőkapacitást a berendezés üres tömegéből, ha a gép normál esetben teljesen terhelve működik.

2. Határozza meg a súlypontot

Kérdez:

· A rakomány középre van állítva?

· A súly nagy része az egyik végén van?

· Az egyik oldal nehezebb?

· Magasan van a súlypont?

· Változik a hasznos teher helyzete használat közben?

Excentrikus berendezés esetén számítsa ki a legnagyobb terhelésű görgő vagy görgőcsoport valószínű terhelését.

3. Ellenőrizze a görgő elrendezését

Áttekintés:

· Görgők száma

· Görgőtávolság

· Tengelytáv

· Forgó és merev görgőállások

· Szerelési helyek

· Keret méretei

Több görgő nem garantálja automatikusan az egyenlő terheléselosztást.

4. Külön statikai és dinamikai követelmények

Ha a berendezés rendszeresen mozog, használja a dinamikus besorolást kulcsfontosságú kiválasztási paraméterként.

Fontolja meg:

· Utazási sebesség

· Indítási és leállítási frekvencia

· Fordulás

· Vontatás

· Padlórések

· Rámpák

· Küszöbértékek

· Ütésgyakoriság

5. Alkalmazza a megfelelő biztonsági ráhagyást

Ahelyett, hogy minden alkalmazáshoz egy számot használna, válasszon egy biztonsági tényezőt az aktuális működési környezetnek megfelelően.

6. Illessze a görgő szerkezetét a környezethez

Ellenőrzés:

· Kerék anyaga

· Csapágy típusa

· A konzol anyaga

· Korrózióállóság

· Hőállóság

· Vegyi expozíció

· Padlóvédelmi követelmények

Ez az utolsó lépés azért fontos, mert a teherbírás önmagában nem határozza meg az élettartamot.

8. Utolsó elvitel

A 3 kerék terhelés kiválasztásának elve hasznos kiindulópont az ipari görgőméretezéshez, de ez még nem a számítás vége.

Ha a berendezés nehezebbé, hosszabbá, mobilabbá vagy egyenetlenül terheltté válik, számos további tényező válik fontossá:

· Excentrikus terheléselosztás

· Hatékony teherbírási pontok

· Dinamikus betöltés

· Padló és működési feltételek

· Biztonsági tényező beállítása

· Kerék és tartó anyaga

· A keret merevsége és szerelési pontossága

A legnagyobb terhelésű görgőnek – nem az átlagos görgőnek – kell meghoznia a kapacitásdöntést az igényes alkalmazásokhoz.

Az OEM berendezések gyártói számára ez az alkalmazásalapú megközelítés csökkentheti a kerék korai kopásának, a csapágyak meghibásodásának, a konzol deformációjának és a váratlan csereköltségeknek a kockázatát.

CMCL görgők, egy kínai székhelyűipari görgőkgyártó berendezésgyártókkal dolgozik együtt a nagy teherbírású mobil berendezések, gépi platformok, kocsik és egyéb ipari alkalmazások görgős konfigurációiban. Mérnöki megközelítése a terheléselosztást, a működési környezetet, a kerék anyagát és a szerelési követelményeket veszi figyelembe, nem pedig a névleges kapacitásra hagyatkozik.

Új gép vagy mobil platform görgőjének kiválasztásakor kezdje a tényleges terhelési útvonallal és az üzemi feltételekkel. A helyes számítás nem egyszerűen arról szól, hogy találjunk egy görgőt, amely elbírja a súlyt – hanem arról, hogy megértsük, melyik görgő hordozza a súlyt, milyen körülmények között és mennyi ideig.
